Ideensammlung für Stützen

Wolle

Vielleicht gibt es sowas in der Art ja auch in Leichtbau 🙃

Felixx

Wolle Vielleicht gibt es sowas in der Art ja auch in Leichtbau 🙃

3kg finde ich jetzt nicht schwer und den Balken oben könnte man noch modifizieren. Danke für den Tipp, jetzt weiß ich wie ich die Stützen machen werde 👍

Jonas

Wolle Vielleicht gibt es sowas in der Art ja auch in Leichtbau 🙃

Zerlegt und gekürzt sind sie doch leicht, kostengünstig und nahezu perfekt! Danke für die Idee

Felixx

Wolle Vielleicht gibt es sowas in der Art ja auch in Leichtbau 🙃

Ich glaub das war eher auf das Projekt von @D4RK1 bezogen, aber geht natürlich überall.

TomTom Leider benötigt man für die meisten Sachen inzwischen wohl einen 3d Drucker und kann keine freizugänglichen Sachen umfunktionieren

So ein Quatsch! Halt mal die Augen nach Sonnenschirmhalterungen offen. Spätestens bei denen für das Balkongeländer wirst du fündig 😉

D4RK1

Felixx Wolle Vielleicht gibt es sowas in der Art ja auch in Leichtbau 🙃

3kg finde ich jetzt nicht schwer und den Balken oben könnte man noch modifizieren. Danke für den Tipp, jetzt weiß ich wie ich die Stützen machen werde

also ich finde 3kg sehr schwer, aber da gibts sicher unterschiedliche Herangehensweisen, für den Hänger von Alex Tek ist das sicher nicht relevant. Aber das ist auch ein Monstrum (wenn auch schick). Aber so von der Stützgeometrie her kann man sowas ggf. schon mal in Erwägung ziehen.

Raphael

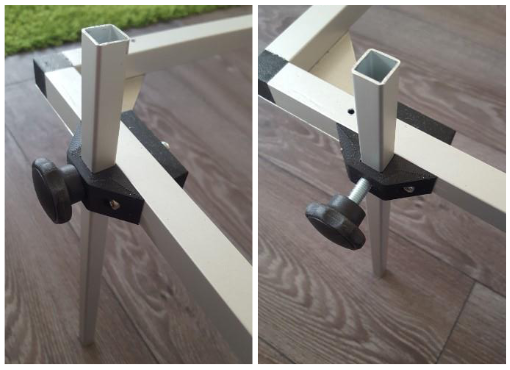

Ich find die Umsetzung von @kamkalian ziemlich schick.

TomTom

Die Stützen von @Jati_Ac sind auch sehr cool. Ist auch alles in seiner Bauanleitung beschrieben. Leider benötigt man für die meisten Sachen inzwischen wohl einen 3d Drucker und kann keine freizugänglichen Sachen umfunktionieren 😢

D4RK1

TomTom Die Stützen von @Jati_Ac sind auch sehr cool. Ist auch alles in seiner Bauanleitung beschrieben. Leider benötigt man für die meisten Sachen inzwischen wohl einen 3d Drucker und kann keine freizugänglichen Sachen umfunktionieren

Schaut aber auch mal weiter hinten in der Anleitung, Jati hat seine Stützen nochmal verbessert, da sie in der ursprünglichen Form auf Dauer nicht so stabil waren.

TomTom

Felixx So ein Quatsch! Halt mal die Augen nach Sonnenschirmhalterungen offen. Spätestens bei denen für das Balkongeländer wirst du fündig

Danke! Das ist mal eine sehr coole Idee und es gibt verschiedenste Varianten 👍

Gereon

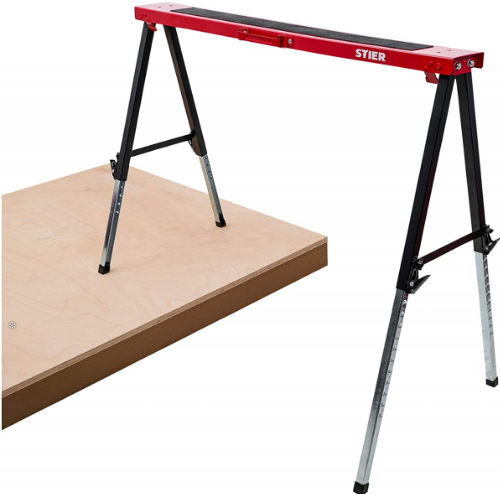

D4RK1 Die 3 kg beziehen sich auf das Gesamtgewicht des Unterstellbockes. Da ja nur die Füße verwendet werden, bleibt noch knapp die Hälfte an Gewicht. Das macht dann 300 g je Fuß. Allerdings sollte noch mindestens ein Unterlegkeil und Platten zum unterlegen mitgerechnet werden. Der Querschnitt ist ziemlich klein, sodass sie leicht einsinken, wenn der Boden nicht hart ist. Und der Keil wird benötigt, weil die Höheneinstellung relativ grob ist und bei 4 Stützen mit großer Wahrscheinlichkeit eine bei unebenem Boden in der Luft hängt und der Wagen dann kippelt. An den Vierkantrohren ist unten eine Plastikkappe, die schnell verloren geht, deshalb rechtzeitig ankleben oder festschrauben!
Die Böcke gibt es auch recht günstig im Onlineshop von Norma: Arbeitsbock höhenverstellbar

Da kostet das Paar 30 €. Ab und zu werden sie auch in den Filialen verkauft, dann fallen keine Versandgebühren an.

D4RK1

Hatte letztens irgendwo in einem Video eine Stützenlösung gesehen die ich sehr beeindruckend fand. War auch mit dem 3D Drucker gelöst und funktionierte nach dem Prinzip wie auch so Silikonspritzen oder Einhandzwingen funktionieren (Also nicht der Vorschub, sondern die Arretierung). Also das Rohr wird per Feder von einer Metallplatte mit Ausschnitt verkantet und kann so nur bei manueller Entlastung der Feder zurückgeschoben werden.

Hier wird es sehr schön beschrieben 😀 Stützen von Uwe Braasch

BikeCamper

MacherMax beschreibt auch ein Stützenkonzept aus kauf-/bestellbaren Komponenten - YouTube-Videos:

Vorwarnung: Er erzählt etwas langatmig 🥺

BikeCamper

BikeCamper
MacherMax beschreibt auch ein Stützenkonzept …

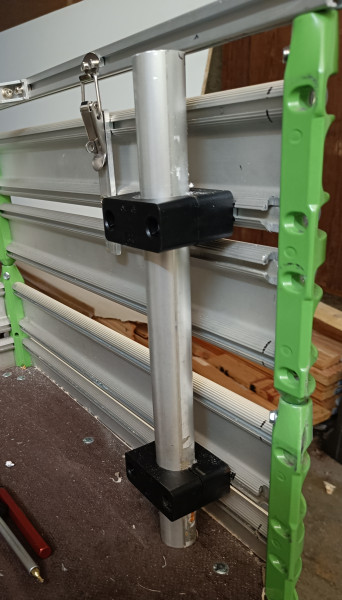

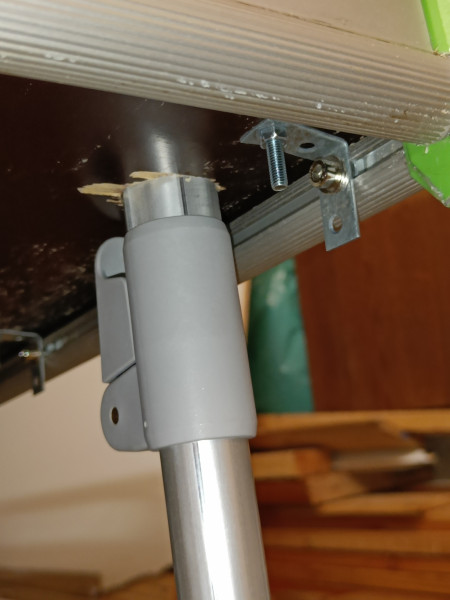

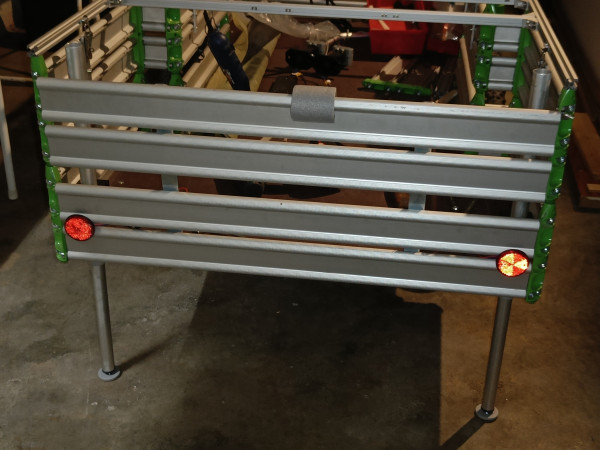

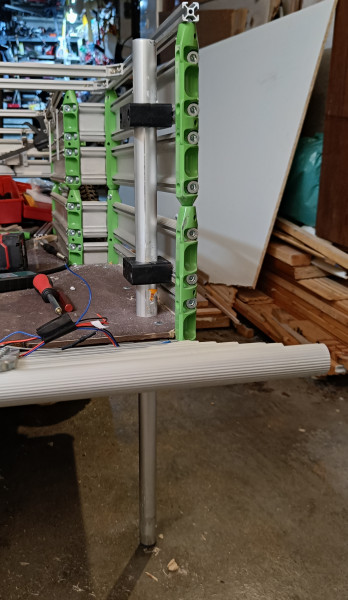

Da bei meiner Heckklappe keine Stützen außen sinnvoll sind, habe ich auf das Mody / MacherMax Konzept zurückgegriffen.
Edit: Sie sind stufenlos verstellbar.

[Bitte keine Kommentare zur Befestigung der Bodenplatte - ich baue noch…]

UweB

Ich habe die Stützen vom zweiten FWW verbessert und werde die bald hochladen. Die Druckdateien stelle ich kostenfrei zur Verfügung.

420

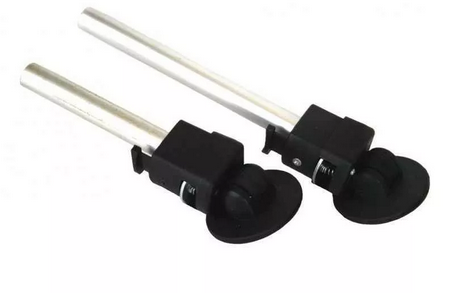

Sucht mal nach "Liegenbein Verstellsystemen". Die gibt es in verschiedenen Längen und haben bisher gute Dienste gemacht.

Liegenbein Verstellsystem kurz, eckig mit Druckknopf inkl. Bein + Mud Foot
Komplettes Verstellsystem besteht aus Alufuß kurz, Schlammteller beweglich, eckige Kunststoffaufnahme zur Befestigung am Liegenbein sowie dem integrierten Verstellsystem mit oben liegendem Druckknopf. Gesamtlänge ausgezogen ca. 22cm.

Joern

420 Das mit dem ausziehbaren Liegensystem sieht sehr interessant aus, könnte bei mir auch passen (ich brauche ca. 8cm mehr Höhe). Hast du mal den Link oder die Homepage für mich? Danke dir.

Kalle73

Für mein zweiten Fahrradwohnwage,

probiere ich es mal mit diesen Rohren.

Vielleicht haut es ja hin?

Wenn ich soweit bin, zeig ich es euch.

Es ist die leichte Ausführung der Rohre, nicht die schwerere, die Standart beim Staubsauger sind.

Interessanten Artikel bei eBay ansehen

Felixx

Kalle73 Vielleicht haut es ja hin? Wenn ich soweit bin, zeig ich es euch.

An die habe ich auch schon gedacht. Da stehn leider keine Daten wie viel Last sie aushalten- ist ja für den eigentlichen Einsatz auch unrelevant. Wenn du soweit bist zeig gerne mal und schreib deine Erfahrungen. Das wäre tatsächlich eine der günstigsten Varianten. Viel Erfolg!

Felixx

Kalle73 Es ist die leichte Ausführung der Rohre, nicht die schwerere, die Standart beim Staubsauger sind.

Eigentlich ist das ja die gleiche Technik die im ersten Post schon gezeigt wird 👍

UweB

Staubsaugerrohre werden die Belastung nicht halten. So eine Stütze habe ich beschafft, aber die Auszugslänge war für meinen FWW zu kurz.

tzu

Video ist noch nicht Öffentlich…
Gewicht, durch Alu, gering… und es lässt sich leciht verstellen, und hochpumpen…
Der Rest… müsste man man genauer testen
;-)
Grüße

Radlos

tzu Video ist noch nicht Öffentlich…

Danke für den Exklusiv Content 👍
Ob eine oder drei dieser Spritzen - das wird nichts dran ändern dass es wackelig bleibt solang die Stange bzw der Stab der genutzt wird wackelig ist. Also meine Vermutung
Grüße zurück!

Rangersusi

tzu das System der Klemmung (wie bei den Silikonspritzen) ist genial. Das hat übrigens Uwe Braasch ja schon zur Vollendung gebracht. Er arbeitet mit Kantrohren und einer guten Führung. Letzteres ist sicherlich das Problem, was Du noch lösen müsstest. Das perfekte System von Braasch (siehe Linke von D4RK1 weiter oben) zu toppen, fällt freilich schwer. Ich glaube, mittlerweile gibt es hier so viele serienreife Produkte, dass man sich die Energie für eine Eigenentwicklung sparen kann - es sei denn, man fühlt sich berufen 😉 Ich bin von der Ideenvielfalt hier jedenfalls immer wieder begeistert <3 Mach(t) weiter so !

Wolle

Tzu hat ja mit Silikonspritzen gespielt. Glaub, das hält besser als Plastik. Ist aber noch verbesserungswürdig. 🙂

tzu Video ist noch nicht Öffentlich…
Gewicht, durch Alu, gering… und es lässt sich leciht verstellen, und hochpumpen…
Der Rest… müsste man man genauer testen
https://piped.video/watch?v=7inWDoWRmHs

Turbo

420 Einen ähnlichen Ansatz hatte @tzu auch schon 👍

tzu Gewicht, durch Alu, gering… und es lässt sich leciht verstellen, und hochpumpen…
Der Rest… müsste man man genauer testen -> Video

tzu

Radlos
Etwas verbessert es sich, wenn der Abstand zum Boden geringer ist… und da keine Wacklige Gewindestange verbaut ist ;-)

Nachbar

@UweB was magst du für deine eigentlich haben? Kannst dir ja mal was überlegen und ein Set in den Marktplatz stellen.

UweB

Nachbar Ja das mache ich noch.
